Электропроводка в вагон-доме: требования и варианты исполнения
На вахте в вагон-доме включают обогреватель, чайник и микроволновку — и выбивает автомат. Или хуже: появляется запах горелой изоляции, искрит розетка. В квартире проводка рассчитана на стабильную нагрузку и стационарную эксплуатацию. В вагон-доме всё иначе: перепады температур, вибрации при перевозке, ограниченное пространство, высокая плотность приборов на маленькой площади.
Ещё нюанс: вагон-дом — мобильное здание. Его перевозят, ставят на грунт или блоки, зимой он промерзает, летом нагревается. Материалы и монтаж должны это учитывать.
В вагон-доме электрика — это не удобство, а безопасность: ошибка может стоить пожара или удара током.
Основные требования по безопасности и нормативам
Что обязательно по нормативам и здравому смыслу:
- Кабель с запасом по сечению. Для розеточной группы — минимум 2,5 мм², для мощных приборов (обогреватели, бойлеры) — 4 мм².
- Автоматы под нагрузку. Не «чтобы не выбивало», а чтобы защитить кабель: автомат должен срабатывать раньше, чем кабель перегреется.
- УЗО или дифавтомат. Обязателен на розеточные линии и влажные зоны (кухня, санузел). Ток утечки — не более 30 мА.
- Заземление. Отдельный PE-проводник, контур заземления на участке. Без него УЗО не работает корректно.
- Ввод с защитой. Герметичный бокс, автомат, ограничитель перенапряжений (если питание от ЛЭП).
Кейс: на объекте поставили вагон-дом с кабелем 1,5 мм² и автоматом на 25 А. При включении обогревателя кабель перегревался, изоляция плавилась. После замены на 2,5 мм² и автомат на 16 А проблема исчезла.

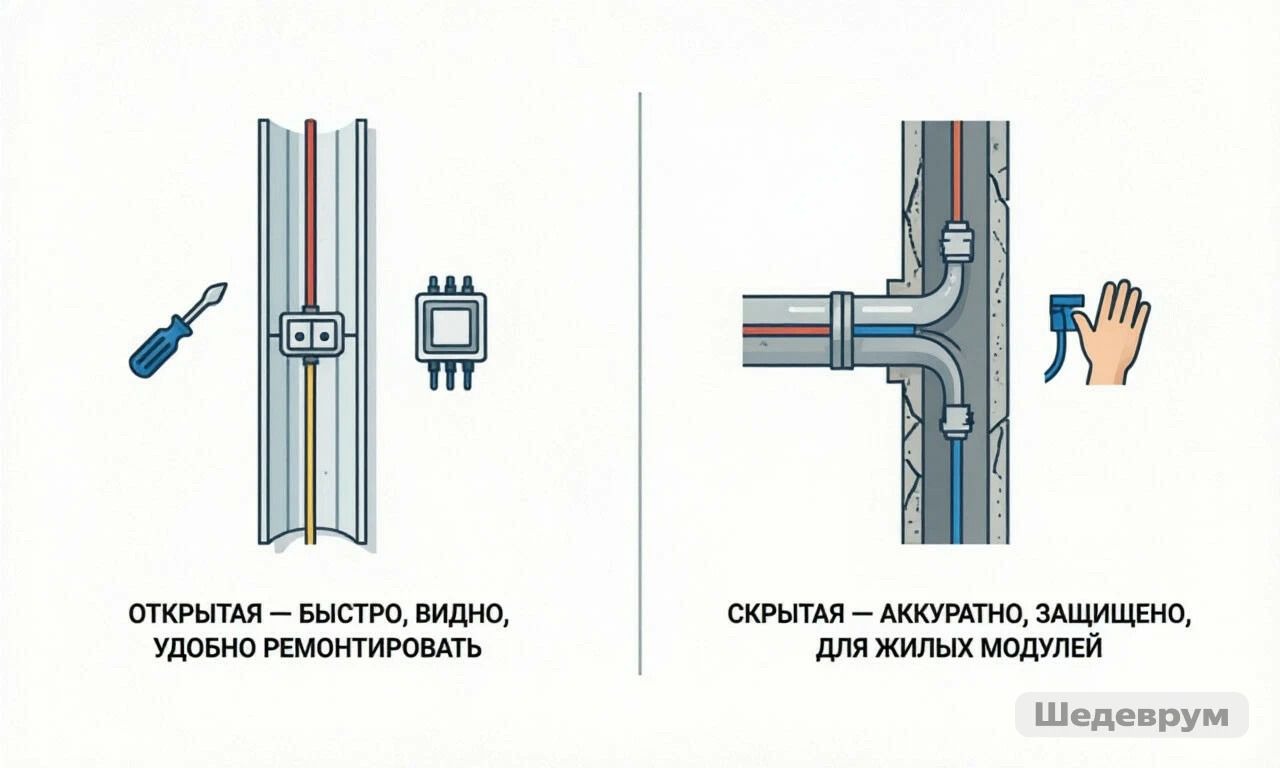

Варианты монтажа: открытая и скрытая проводка
| Вариант | Плюсы | Минусы | Где уместен |
|---|---|---|---|
| Открытая проводка в кабель-каналах | Быстрый монтаж, видно состояние кабеля, удобно ремонтировать | Эстетика хуже, риск механических повреждений | Временные объекты, хозблоки, мастерские |
| Гофрированная труба + скрытый монтаж | Защита от механических повреждений, аккуратный вид | Трудоёмкий монтаж, сложнее обслуживать | Жилые модули, офисы, столовые |
| Металлическая труба (редко) | Максимальная защита, пожаробезопасность | Дорого, тяжёлый монтаж | Объекты с повышенными требованиями к пожарной безопасности |
Для жилых и общественных модулей лучше скрытый монтаж в гофре: безопаснее и аккуратнее.
Автоматы, УЗО, заземление — без чего нельзя
Простой пример: в вагон-доме стоит бойлер 2 кВт. Расчётная сила тока — около 9 А. Автомат ставят на 16 А, кабель — 2,5 мм². На линию обязательно УЗО 16 А/30 мА.
Важно: не ставьте «чтобы не выбивало» автомат на 25–32 А под кабель 2,5 мм². Это ложная экономика: кабель будет греться, изоляция рассыхаться, риск пожара растёт.
На ooosvs.ru — типовые схемы электрощитов для вагон-домов и подбор автоматов под нагрузку.
Типичные ошибки и реальные последствия
- Экономия на кабеле. Тонкий кабель + мощный обогреватель = перегрев и пожар.
- Один автомат на весь вагон-дом. При аварии обесточивается всё. Лучше разделить на группы: розетки, свет, мощные приборы.
- Нет УЗО. Риск удара током при пробое ТЭНа или повреждении изоляции.
- Плохой контакт в соединениях. Ослабленные клеммы греются и искрят.
- Провод по полу без защиты. Кабель давят мебелью, рвут при уборке, повреждают грызуны.
- Отсутствие заземления. УЗО не сработает при утечке, риск поражения током.
Кейс: заказчик сам подключил вагон-дом: кабель 1,5 мм², автомат 25 А, УЗО нет. Через 3 месяца в розетке оплавился контакт, начался тлеющий пожар. После профессионального перемонтажа с разделением на группы и установкой УЗО аварий больше не было.
Краткие тезисы и следующий шаг
- Электрика в вагон-доме должна учитывать мобильность, климат и высокую нагрузку.
- Обязательны: кабель с запасом, автоматы под сечение, УЗО/дифавтомат, заземление.
- Лучше делить линии на группы: свет, розетки, мощные приборы.
- Открытая проводка — для временных объектов; скрытая в гофре — для жилых модулей.
- Избегайте типичных ошибок: тонкий кабель, один автомат на всё, отсутствие УЗО и заземления.
